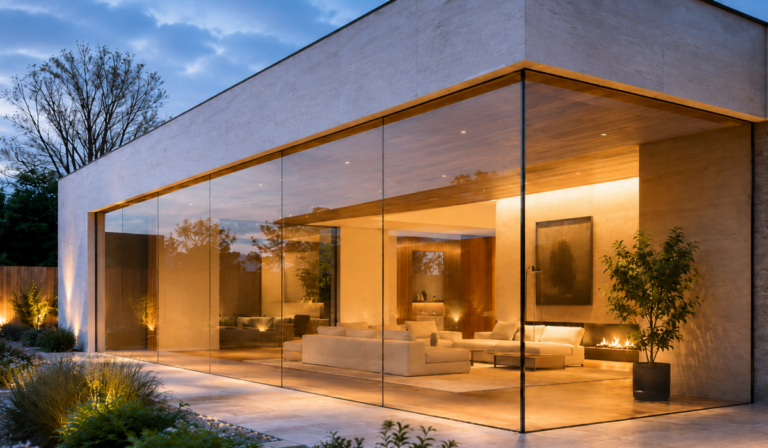

Безрамное структурное остекление Invisio+

Invisio+ — система крепления структурного остекления британской компании IQ Glass. Она удерживает крупноформатные стеклопакеты без видимой рамы: снаружи остаются только стекло и стык между панелями. В версии Invisio+ профиль крепления получил терморазрыв и увеличенную посадочную толщину, поэтому в безрамном остеклении стало возможно применять трёхкамерные стеклопакеты.

О бренде IQ Glass

IQ Glass — британская компания, которая проектирует, изготавливает и монтирует архитектурное остекление. Головной офис — в Амершеме под Лондоном. Направления работы: безрамное структурное остекление, раздвижные системы с узким профилем, кровельное остекление, конструкции в стиле steel-look, противопожарные и технические стёкла. Invisio — собственная разработка компании, отмеченная отраслевыми наградами.

Что изменилось в Invisio+

Профиль крепления спроектирован с терморазрывом и рассчитан на увеличенную толщину стеклопакета. Это позволило вводить в крупноформатное структурное остекление трёхкамерные стеклопакеты и другие сложные составы стекла, не жертвуя полностью безрамным видом, ради которого систему и выбирают. Разработка и инженерные расчёты выполнены внутри компании.

Технические характеристики

• Коэффициент теплопередачи сборки: Uw = 0,5895 Вт/м²·К
• Стеклопакет в испытании: трёхкамерный, Ug = 0,7 Вт/м²·К
• Размер испытательного образца: 3 м в ширину, 6 м в высоту
• Материал профиля: 100% вторичный алюминий
• Углеродный след профиля: 0,89 кгCO₂/кг

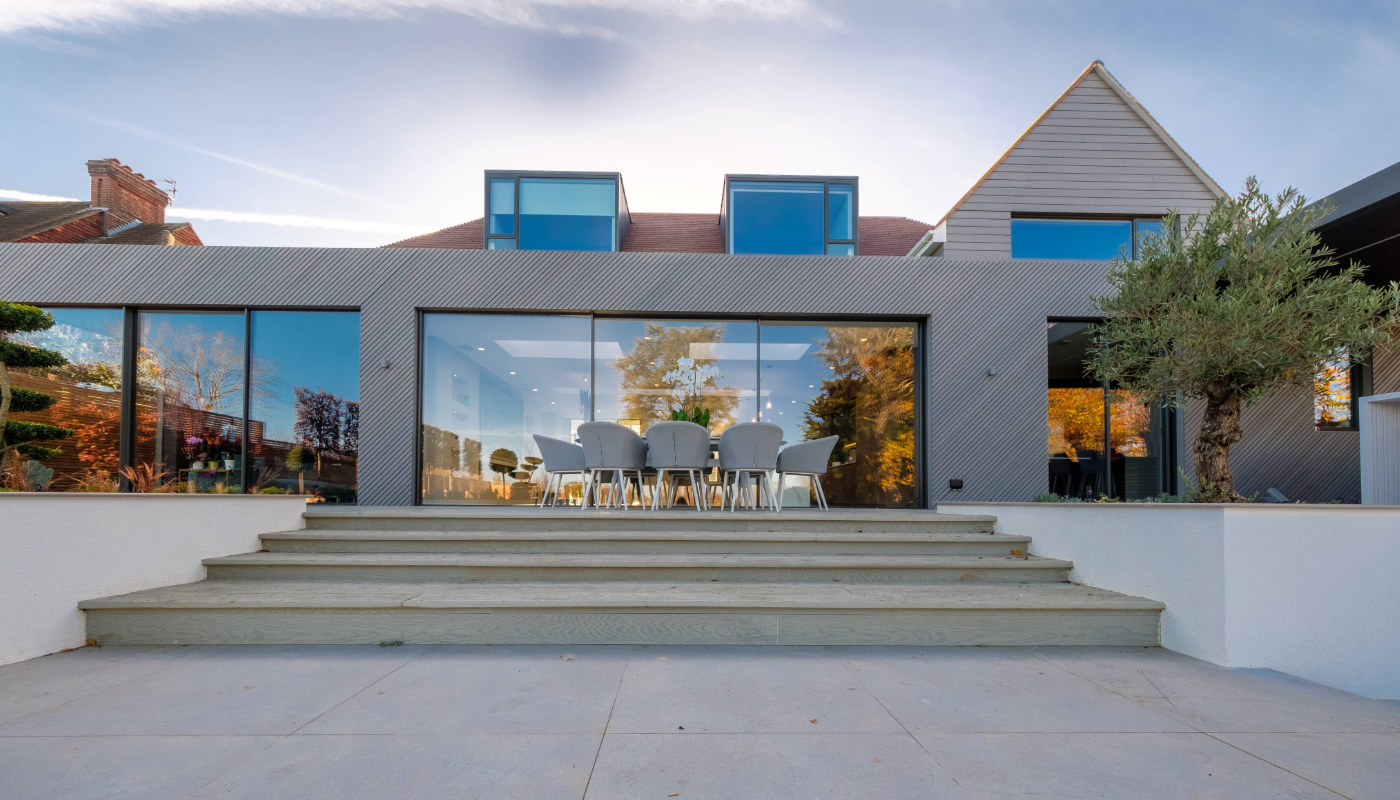

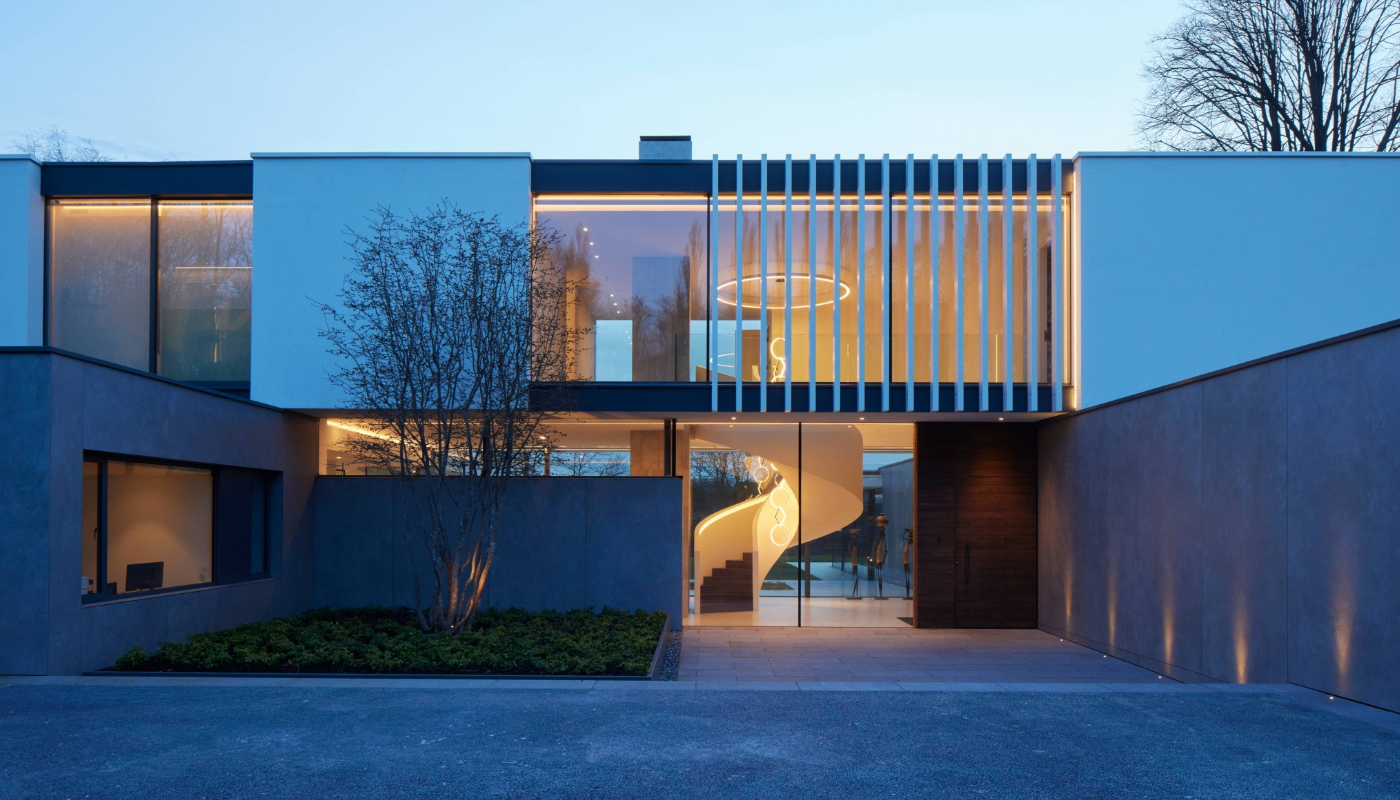

Реализованные объекты

Hellidon Passive House. Четыре комплекта раздвижных дверей с трёхкамерными стеклопакетами. Главный фасад во внутренний двор — около 21 м в ширину и 2,7 м в высоту. Основная раздвижная система показала Uw около 0,76 Вт/м²·К, дополнительные двери — около 0,95 Вт/м²·К. Применено низкоэмиссионное стекло и алюминиевый профиль с терморазрывом; остекление работает вместе с ориентацией здания и наружным затенением, балансируя дневной свет, зимние теплопоступления и защиту от летнего перегрева.

Claywood House. Загородный дом на пять спален с грунтовым тепловым насосом, солнечными панелями на 12 кВт и вентиляцией с рекуперацией тепла. Остекление: раздвижные двери с узким профилем и трёхкамерным стеклопакетом, структурное остекление, кровельное остекление без видимых рам, панорамные окна от пола до потолка. Солнцезащитное стекло сдерживает перегрев, обогреваемое стекло убирает конденсат у домашнего бассейна, двери с электроприводом и пороги заподлицо с полом обеспечивают удобный выход в сад.

Остались вопросы?

Чем Invisio+ отличается от обычного Invisio?
Терморазрывом в профиле крепления и увеличенной посадочной толщиной. За счёт этого система принимает трёхкамерные стеклопакеты, а теплопотери по краю стекла заметно ниже.

Насколько тёплой получается конструкция?
В испытании сборка размером 3 × 6 м со стеклопакетом Ug 0,7 Вт/м²·К показала Uw 0,5895 Вт/м²·К. Это уровень, на который ориентируются при проектировании пассивных домов.

Видно ли крепление снаружи?
Нет. В этом и смысл системы: рама не просматривается, в поле зрения остаются только стекло и стык между панелями.

Какого размера бывают панели?
Система рассчитана на крупный формат: испытания проводились на образце высотой 6 метров. Предельный размер в конкретном проекте определяется весом стеклопакета и ветровой нагрузкой на объекте.

Что с экологическими требованиями?
Профили изготавливаются из 100% вторичного алюминия с углеродным следом 0,89 кгCO₂/кг. В паре с низкоуглеродным стеклом это позволяет оценивать углеродный след остекления уже на этапе проекта.
